JUDUL

Kunci Kantor Menggunakan Password


[Kembali ke Halaman Sebelumnya]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Landasan Teori

4. Flowchart

5. Rangkaian Simulasi

6. Video Simulasi

7. Analisa

8. Link Download

1. Tujuan(kembali)

• Mengamankan ruangan kantor dengan password
• mengamankan ruangan kantor dari orang yang terkena penyakit (demam)

2. Daftar Komponen(kembali)

• Sensor Suhu (DHT 22)

• Sensor PIR



• Sensor Sentuh




• LED

• LCD

• Arduino

• Buzzer

• Transistor



• Resistor

•          Motor servo

•    Relay

• Lampu

•  Sumber AC

•  Logicstate

3. Landasan Teori(kembali)

• Arduino

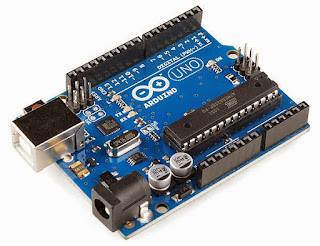

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalah Arduino Uno yang menggunakan chip AVR ATmega 328P. Dalam memprogram Arduino, kita bisa menggunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :

Microcontroller                                     ATmega328P

Operating Voltage                                5 V

Input Voltage (recommended)             7 – 12 V

Input Voltage (limit)                             6 – 20 V

Digital I/O Pins                                    14 (of which 6 provide PWM output)

PWM Digital I/O Pins                           6

Analog Input Pins                                 6

DC Current per I/O Pin                        20 mA

DC Current for 3.3V Pin                      50 mA

Flash Memory                                     32 KB of which 0.5 KB used by bootloader

SRAM                                                  2 KB

EEPROM                                             1 KB

Clock Speed                                        16 MHz

Bagian-bagian Arduino UNO :

Power USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

Power Jack
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.

Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

LED Power IndicatorLampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

• Sensor PIR

Pancaran infra merah masuk melalui lensa Fresnel dan mengenai sensor pyroelektrik, karena sinar infra merah mengandung energi panas maka sensor pyroelektrik akan menghasilkan arus listrik. Arus listrik inilah yang akan menimbulkan tegangan dan dibaca secara analog oleh sensor. Kemudian sinyal ini akan dikuatkan oleh penguat dan dibandingkan oleh komparator dengan tegangan referensi tertentu Untuk manusia sendiri memiliki suhu badan yang dapat menghasilkan pancaran infra merah dengan panjang gelombang antara 9-10 mikrometer (nilai standar 9,4 mikrometer), panjang gelombang tersebut dapat terdeteksi oleh sensor PIR. (Secara umum sensor PIR memang dirancang untuk mendeteksi manusia)

dimana sensor ini  membutuhkan tegangan masukan sebesar 5 Vdc

The PIR sensor sendiri memiliki dua slot di dalamnya, setiap slot terbuat dari bahan khusus

PIR (Passive Infrared Receiver) merupakan sebuah sensor berbasiskan infrared. Di dalam sensor
PIR ini terdapat bagianbagian yang mempunyai perannya masingmasing,
yaitu Fresnel Lens, IR Filter, Pyroelectric sensor, amplifier, dan comparator.
Seperti terlihat pada gambar 2 dibawahini.

sensor PIR pada saat berlogika 1 dan 0. Pengujian ini juga diperlukan untuk mengetahui

nilai tegangan output sensor passive infrared (PIR) ketika mendeteksi gerakan manusia dan tidak mendeteksi gerakan manusia.

Cara melakukan pengujian ini adalah sensor harus mendapat tegangan input sebesar 5 Vdc.

(1) deteksi sudut 120 derajat.

(2) kisaran deteksi 7m.

(3) ukuran: 32x24mm

(4) output sinyal switch TTL output sinyal tinggi (3.3 V), output sinyal rendah (0.4 V).

(5) waktu pemicu dapat disesuaikan 0,3 detik hingga 10 menit.

(6) umum digunakan dalam perangkat anti-pencurian dan peralatan lainnya.

(7) modul telah dipaksa untuk mengatur bekerja memicu dapat digunakan kembali

(8) tegangan kerja 4,5 untuk 20V

• Sensor Sentuh

  Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, mengapa? karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.
  Sensor ini mempunya 3 buah pin yaitu pin SIG (signal/data), GND dan VCC.

  Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.



• Relay








                          Relay merupakan komponen elektronika berupa saklar atau switch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.



  Fungsi Relay

              Seperti yang telah di jelaskan tadi bahwa relay memiliki fungsi sebagai saklar elektrik, namun jika di aplikasikan ke dalam rangkaian elektronika, relay memiliki beberapa fungsi yang cukup unik. Berikut beberapa fungsi saat di aplikasikan ke dalam sebuah rangkaian elektronika.

  1.     Mengendalikan sirkuit tegangan tinggi dengan menggunakan bantuan signal tegangan rendah.

  2.     Menjalankan logic function atau fungsi logika.

  3.     Memberikan time delay function atau fungsi penundaan waktu.

  4.     Melindungi motor atau komponen lainnya dari korsleting atau kelebihan tegangan.

  Prinsip kerja

                     Ketika kumparan coil di berikan arus listrik, maka akan timbul gaya elektromagnet sehingga akan menarik Armature berpindah posisi yang awalnya NC(tertutup) ke posisi NO(terbuka) sehingga menjadi saklar yang dapat menghantarkan arus listrik di posisi NO. Posisi Armature yang tadinya dalam kondisi CLOSE akan menjadi OPEN atau terhubung. Armature akan kembali keposisi CLOSE saat tidak dialiri listrik. Coil yang digunakan untuk menarik Contact Point ke posisi CLOSE umunnya hanyak membutuhkan arus llistrik yang relatif kecil

• LCD (Liquid Crystal Display)

Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untuk menampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar.

Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter).

Gambar Penampang komponen penyusun LCD
Keterangan:
1. Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.
2. Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).
3. Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).
4. Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).
5. Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.
6. Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.

Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang sudah tersedia.

Kaki-kaki yang terdapat pada LCD

• Transistor


  2N2222 adalah transistor bipolar JUNCTION (BJT) NPN yang umum digunakan untuk aplikasi penguat atau pengalih daya rendah. Ini dirancang untuk arus rendah hingga sedang, daya rendah, tegangan menengah, dan dapat beroperasi pada kecepatan cukup tinggi. Ini awalnya dibuat dalam logam TO-18 seperti yang ditunjukkan pada gambar. 2N2222 dianggap sebagai transistor yang sangat umum, dan digunakan sebagai contoh transistor NPN. Hal ini sering digunakan sebagai transistor sinyal kecil,  dan tetap menjadi transistor tujuan umum kecil yang bertahan lama.



• Buzzer




  Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loudspeaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm)

• LED (Light Emitting Diode)

        LED adalah suatu semikonduktor yang memancarkan cahaya, LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

• Resistor







  Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

•  Logicstate



  Pengertian logis, benar atau salah, dari sinyal biner yang diberikan.Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

  Karena hanya dua status logika, logika 1 dan logika 0, yang dimungkinkan, teknik aljabar Boolean dapat digunakan untuk menganalisis rangkaian digital yang melibatkan sinyal biner. Istilah logika positif diterapkan ke sirkuit di mana logika 1 ditetapkan ke level tegangan yang lebih tinggi; Dalam rangkaian logika negatif, logika 1 ditunjukkan dengan level tegangan yang lebih rendah.Lihat juga logika multinilai.

•   Sumber AC



  Sumber arus listrik AC kependekan dari Alternating Current, dikenal dengan arus bolak-balik karena merupakan sumber arus yang dihasilkan oleh generator dan PLN. Arus AC ini dikatakan bolak-balik karena arus yang mengalir tidak tetap yaitu dari positif ke negatif dan dari negatif ke positif. Arus listrik AC akan membentuk suatu gelombang yang dinamakan dengan gelombang sinus atau lebih lengkapnya sinusoida. Di Indonesia sendiri listrik bolak-balik (AC) dipelihara dan berada dibawah naungan PLN, Indonesia menerapkan listrik bolak-balik dengan frekuensi 50Hz. Tegangan standar yang diterapkan di Indonesia untuk listrik bolak-balik 1 (satu) fasa adalah 220 volt.

• Lampu

  Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik.Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.

  Simbol lampu :



  Seiring dengan perkembangan Teknologi, Lampu Listrik juga telah mengalami berbagai perbaikan dan  kemajuan. Teknologi Lampu Listrik bukan saja Lampu Pijar yang ditemukan oleh Thomas Alva Edison saja namun sudah terdiri dari berbagai jenis dan Teknologi. Pada dasarnya, Lampu Listrik dapat dikategorikan dalam Tiga jenis yaitu Incandescent Lamp (Lampu Pijar), Gas-discharge Lamp (Lampu Lucutan Gas) dan Light Emitting Diode (Lampu LED).

4. Flowchart(kembali)

5. Rangkaian Simulasi(Kembali)

6. Video Simulasi(Kembali)

7. Analisa(Kembali)

Kunci Kantor Menggunakan Password :

Touch sensor dijadikan sebagai indikator sensor fingerprint, pertama-tama Sensor PIR akan mendeteksi apakah ada orang atau tidak, jika tidak ada maka alat-alat yang lain tidak akan berfungsi atau bisa dibilang sistem tidak akan aktif kecuali sensor DHT22 (suhu) dan sensor sentuh, sedangkan jika sensor PIR mendeteksi benar maka LCD dan komponen lainnya akan otomatis aktif. kemudian jika sensor suhu mendeteksi suhu tubuh lebih dari 37.0ºC (suhu normal) derajat celcius maka LED indicator merah dan buzzer hidup dan tampilan di LCD “Anda sakit silahkan pulang”, sedangkan jika suhu dibawah 37.0ºC(suhu normal) LED indicator hijau akan hidup. Jika suhu tubuh normal baru lah sensor sentuh (Finger print) bisa digunakan jika sidik jari benar maka akan muncul tampilan di LCD “Silahkan Masuk” lalu pintu terbuka dengan motor servo sebagai penggerak pintu dan lampu menyala.

8. Link Download(Kembali)

Untuk mendownload file yang ada diatas, silakan gunakan link berikut :

Rangkaian simulasi download
Video Simulasi  download

Datasheet Arduino - Download

Datasheet LCD - Download

Datasheet Sensor Sentuh - Download

Datasheet Sensor Suhu - Download

Datasheet Sensor PIR Download

Library PIR download

Library Arduino ~ Download

Library Sensor Sentuh - Download

HTML <KlikDisini>

Catatan : untuk library sensor ultraviolet dan sensor suhu sudah tersedia di proteus dengan nama:

- sensor suhu = DHT22
