1. Kondisi [Kembali]
Percobaan 1 kondisi 6
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 4 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.

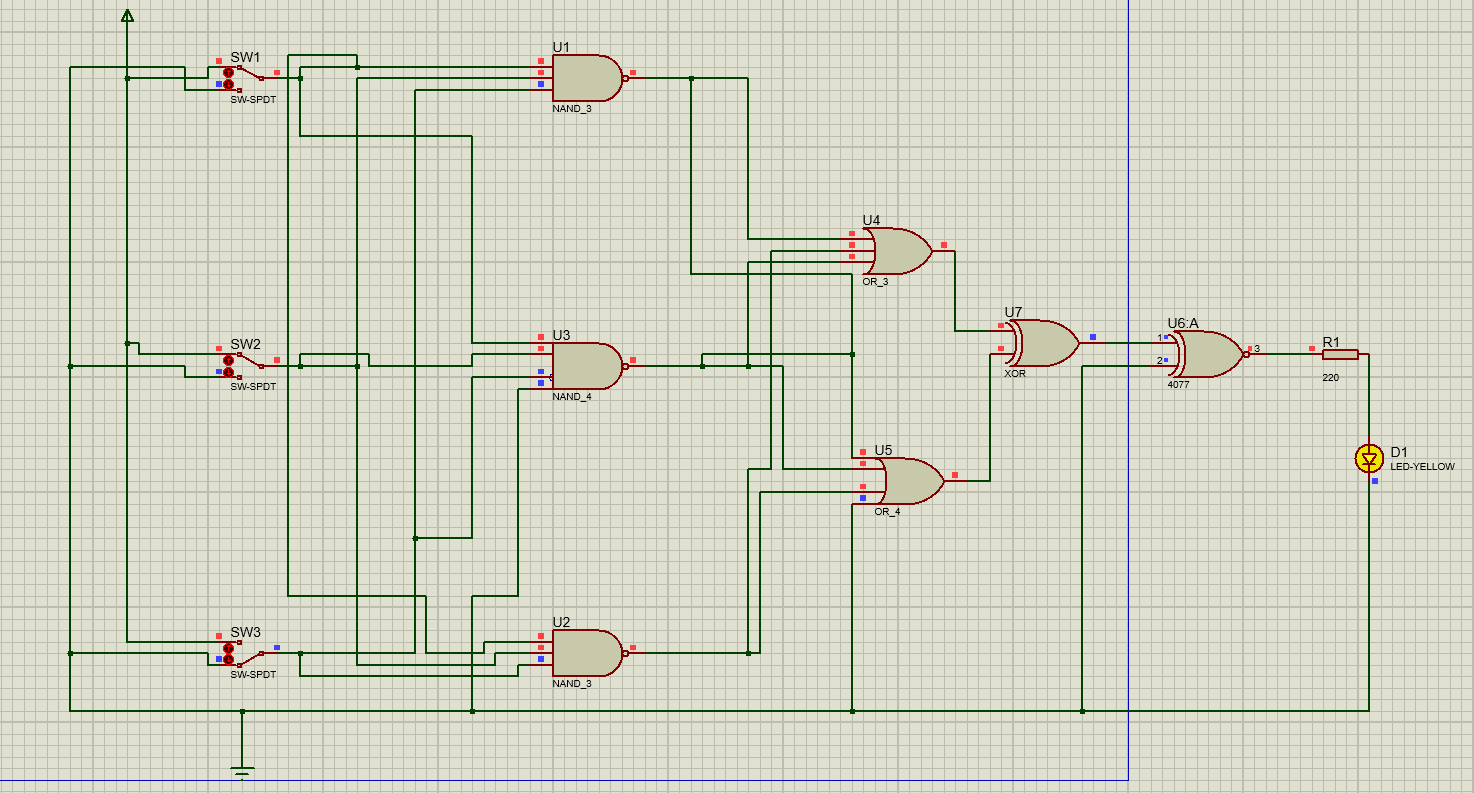

2. Gambar Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Prinsip kerja rangkaian ini yaitu pada rangkaian ini terdapat 3 saklar SPDT yang terhubung ke sumber tegangan dan ke arah ground. Ketika saklar SPDT terhubung ke sumber tegangan maka arus akan mengalir ke gerbang logikanya. Ketika saklar SPDT terhubung ke ground maka arus tidak akan mengalir. Pada rangkaian ini pertama terdapat Gerbang NAND yaitu dimana gerbang NAND ini akan bernilai 1 jika salah satu inputnya 0. Setelah dari Gerbang NAND lalu akan menuju ke Gerbang OR. Pada Gerbang OR ini output akan bernilai 0 ketika semua input 0. Berarti jika pada Gerbang OR inputnya ada yang 1 dari semua input maka outputnya akan bernilai 1. Selanjutnya arus akan melewati Gerbang X-OR yaitu dimana pada gerbang ini jika jumlah inputnya ganjil maka outputnya akan berlogika 1. Setelah dari Gerbang X-OR lalu akan masuk ke Gerbang X-NOR. Dimana pada Gerbang X-NOR ini prinsipnya kebalikan dari Gerbang X-OR tadi. Dimana jika jumlah inputnya genap maka outputnya akan berlogika 1. Lalu hasil dari gerbang logika tersebut yaitu 1 atau 0 akan di teruskan ke resistor 220Ohm dan mengalir ke LED. Pada LED tersebut dapat kita simpulkan keluaran apa yang dihasilkan dari semua gerbang logika yang ada di rangkaian ini
file rangkaian download
video simulasi download
HTML download
