Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 2 kondisi 10 yaitu Ganti LED menjadi Buzzer
MASTER
#include <SPI.h> //Deklarasi library SPI
#define button 2
void setup (void) {
pinMode(button, INPUT_PULLUP);
Serial.begin(115200 ); //untuk memulai serial dengan Set baud rate 115200 untuk USART dan SPI
digitalWrite(SS, HIGH); // disable Slave Select
SPI.begin (); // untuk memulai komunikasi SPI
SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8
}
void loop (void) {
char c; // menginisialisasikan variabel C dengan tipe data char
int nilai=digitalRead(button);
if(nilai==0){
digitalWrite(SS, LOW); // enable Slave Select untuk menghidupkan dari slave dibuat low karena si slave akan hidup ketika diberi input low karena dari master berlogika HIGH supaya arus mengalir
// send test string
for (const char * p = "Hello, world!\r" ; c = *p; p++)
{
SPI.transfer (c);
Serial.print(c); // sebagai penghubung serial monitornya
}
digitalWrite(SS, HIGH); // disable Slave Select menggunakan HIGH dikarenkan HIGH bertemu HIGH akan mati
delay(2000);
}
}

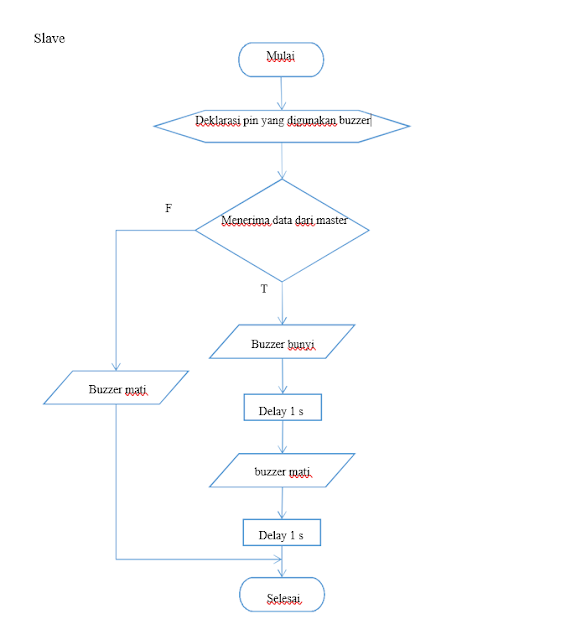

SLAVE
#include <SPI.h> //Deklarasi library SPI
#define buzzer 2
char buff [50]; // untuk
menginisialisasikan variabel buff pada spi.h tinggal tambahkan library
volatile byte indx;//
tidak ada koma
volatile boolean process;// tidak ada koma dan boolean merupakan tipe data yang akan
memilih
void setup (void) {
Serial.begin (115200);// serial begin antara master dan slave harus sama
pinMode(buzzer, OUTPUT); // have to send on master in so it set as output
SPCR |= _BV(SPE); // turn on SPI in slave mode
indx = 0; // buffer empty
process = false;//
Ketika dia masuk maka dia akan mati
SPI.attachInterrupt(); // turn on interrupt
}
ISR (SPI_STC_vect) // SPI interrupt routine // fungsi yg
digunakan Ketika program sudah berjalan
{ // fungsi yg digunakan Ketika program sudah berjalan
byte c = SPDR; // read byte from SPI Data Register from slave
if (indx < sizeof buff) {
buff [indx++] = c; // save data in the next index in the array buff
if (c == '\r') //check for the end of the word
process = true;
}
}
void loop (void) {
if (process) {
digitalWrite(buzzer, HIGH);
process = false; //reset the process
Serial.println (buff); //print the array on serial monitor
indx = 0; //reset button to zero
delay(1000);
}
else
{
digitalWrite(buzzer, LOW);
}
}
